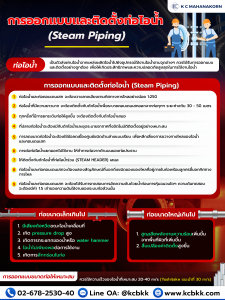

ท่อไอน้ำ (Steam Piping)

ท่อไอน้ำ เป็นตัวส่งผ่านไอน้ำจากแหล่งผลิตไอน้ำไปยังอุปกรณ์ใช้งานไอน้ำตามจุดต่างๆ ควรได้รับการออกแบบและติดตั้งอย่างถูกต้อง เพื่อให้เกิดประสิทธิภาพและความปลอดภัยสูงสุดในการใช้งานไอน้ำ

 การออกแบบและติดตั้งท่อไอน้ำ (Steam Piping)
1.ท่อไอน้ำและท่อคอนเดนเสท จะต้องวางลาดเอียงตามทิศทางการไหลอย่างน้อย 1:250
2.ท่อไอน้ำที่มีความยาวมาก จะต้องติดตั้งกับดักไอน้ำเพื่อระบายคอนเดนเสทออกจากท่อทุกๆ ระยะห่างกัน 30 – 50 เมตร
3. ทุกครั้งที่มีการยกระดับท่อให้สูงขึ้น จะต้องติดตั้งกับดักไอน้ำเสมอ
4. ที่ปลายท่อไอน้ำจะต้องมีกับดักไอน้ำและชุดระบายอากาศทิ้งอัตโนมัติติดตั้งอยู่อย่างเหมาะสม
5. การลดขนาดท่อไอน้ำจะต้องใช้ข้อลดเยื้องศูนย์ชนิดด้านล่างแบนเรียบ เพื่อหลีกเลี่ยงการขวางทางไหลของไอน้ำ และคอนเดนเสท
6. การต่อท่อไอน้ำแยกออกไปใช้งาน ให้ทำการต่อจากด้านบนของท่อประธาน
7. ให้ติดตั้งกับดักไอน้ำที่ท่อไอน้ำร่วม (STEAM HEADER) เสมอ
8. ท่อไอน้ำและท่อคอนเดนเสทจะต้องแสดงสัญลักษณ์ที่บอกถึงชนิดของของไหลที่อยู่ภายในท่อพร้อมลูกศรชี้บอกทิศทางการไหล
9. ท่อไอน้ำและท่อคอนเดนเสท จะต้องได้รับการทดสอบการอัดความดันด้วยน้ำก่อนการหุ้มฉนวนใดๆ ความดันทดสอบจะต้องมีค่า 1.5 เท่าของความดันใช้งานของระบบท่อส่วนนั้น

 การออกแบบขนาดท่อให้เหมาะสม
ควรใช้ความเร็วของไอน้ำที่เหมาะสม 20-40 m/s (Yoshitake แนะนำที่ 30 m/s)

 ท่อขนาดเล็กเกินไป
1.มีเสียงดังหวีดขณะไอน้ำเคลื่อนที่
2.เกิด pressure drop สูง
3.เกิดการกระแทกของน้ำหรือ water hammer
4.ไอน้ำไม่เพียงพอต่อการใช้งาน
5.เกิดการสึกกร่อนในท่อ

 ท่อขนาดใหญ่เกินไป
1.สูญเสียพลังงานความร้อนเพิ่มขึ้นจากพื้นที่ผิวที่เพิ่มขึ้น
2.สิ้นเปลืองค่าติดตั้งสูงขึ้น
