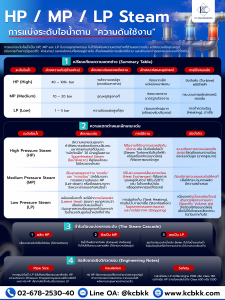

HP / MP / LP Steam คือการแบ่งระดับไอน้ำตาม “ความดันใช้งาน” ♨️

HP / MP / LP Steam

คือการแบ่งระดับไอน้ำตาม “ความดันใช้งาน”

การแบ่งระดับไอน้ำเป็น HP, MP และ LP ในงานอุตสาหกรรม ไม่ได้มีเพียงความแตกต่างที่ตัวเลขความดัน แต่ยังรวมถึง อุณหภูมิ, ปริมาตรจำเพาะ (Specific Volume) และ พลังงาน ที่แฝงอยู่ภายใน ซึ่งส่งผลต่อการเลือกใช้งาน และลักษณะการออกแบบระบบที่ต่างกัน ดังนี้:

 เปรียบเทียบความแตกต่าง (Summary Table)
 ระดับไอน้ำ: HP (High)
▪︎ ช่วงความดัน (ตัวอย่าง): 40 – 100+ bar
▪︎ ลักษณะเด่นของพลังงาน: พลังงานจลน์สูง (แรงดันมหาศาล)
▪︎ ลักษณะท่อและอุปกรณ์: ท่อขนาดเล็กแต่ผนังหนาพิเศษ
▪︎ การใช้งานหลัก: ขับกังหัน (Turbine) ผลิตไฟฟ้า

 ระดับไอน้ำ: MP (Medium)
▪︎ ช่วงความดัน (ตัวอย่าง): 10 – 20 bar
▪︎ ลักษณะเด่นของพลังงาน: อุณหภูมิสูงคงที่
▪︎ ลักษณะท่อและอุปกรณ์: ท่อขนาดกลาง มาตรฐานโรงงาน
▪︎ การใช้งานหลัก: กระบวนการผลิตสารเคมี, หอกลั่น

 ระดับไอน้ำ: LP (Low)
▪︎ ช่วงความดัน (ตัวอย่าง): 1 – 5 bar
▪︎ ลักษณะเด่นของพลังงาน: ความร้อนแฝงสูงที่สุด
▪︎ ลักษณะท่อและอุปกรณ์: ท่อขนาดใหญ่มาก (เพื่อรองรับปริมาตร)
▪︎ การใช้งานหลัก: การทำความร้อน (Heating), ฆ่าเชื้อ

 ความแตกต่างและลักษณะเด่น
 High Pressure Steam (HP)
➡︎ ลักษณะเด่น: มีความหนาแน่นสูงมาก ทำให้สามารถส่งพลังงานปริมาณมหาศาลผ่านท่อที่มีขนาด “หน้าตัดเล็ก” ได้ มักอยู่ในสถานะ Superheated Steam (ไอน้ำยิ่งยวด) คือร้อนจัดจนไม่มีละอองน้ำเลย
➡︎ การใช้งาน: ใช้ในงานที่ต้องการแรงผลักดันเชิงกล เช่น ปั่นกังหันไอน้ำ (Steam Turbine) ในโรงไฟฟ้า หรือเครื่องจักรขนาดใหญ่ที่ต้องการแรงบิดสูง
➡︎ ข้อจำกัด: ระบบต้องการความปลอดภัยสูงสุด วัสดุต้องทนความร้อน และแรงดันสูง (ราคาสูงมาก)

 Medium Pressure Steam (MP)
➡︎ ลักษณะเด่น: เป็นจุดสมดุลระหว่าง “แรงดัน” และ “ความร้อน” มักได้มาจากการลดความดันของ HP (Let-down) หรือดึงออกมาจากจังหวะกลางของกังหันไอน้ำ
➡︎ การใช้งาน: ใช้ในระบบแลกเปลี่ยนความร้อน (Heat Exchanger) ที่ต้องการอุณหภูมิในช่วง 180-220°C เช่น ในโรงกลั่นน้ำมัน หรืออุตสาหกรรมปิโตรเคมี
➡︎ ข้อจำกัด: ต้องมีการควบคุมแรงดันให้คงที่เพื่อให้กระบวนการผลิตมีความสม่ำเสมอ

 Low Pressure Steam (LP)
➡︎ ลักษณะเด่น: แม้แรงดันจะต่ำ แต่มี ค่าความร้อนแฝง (Latent Heat) สูงมาก หมายความว่าเมื่อมันควบแน่นเป็นน้ำ มันจะคายความร้อนออกมาได้มากกว่าไอน้ำแรงดันสูงในน้ำหนักที่เท่ากัน
➡︎ การใช้งาน: การอุ่นถังเก็บ (Tank Heating), การต้มน้ำ, การฆ่าเชื้อ (Sterilization) ในอุตสาหกรรมอาหารและยา และการไล่อากาศ (Stripping)
➡︎ ข้อจำกัด: เนื่องจากไอน้ำแรงดันต่ำจะมีปริมาตรฟุ้งกระจายมาก (Specific Volume สูง) จึงต้องใช้ ท่อขนาดใหญ่ เพื่อไม่ให้เกิดแรงเสียดทานในท่อมากเกินไป

 ทำไมต้องแบ่งหลายระดับ (The Steam Cascade)
ในอุตสาหกรรมขนาดใหญ่ จะใช้ระบบ “ขั้นบันได” เพื่อความคุ้มค่าสูงสุดของเชื้อเพลิง:
1. ผลิต HP: เพื่อเอาแรงดันไปปั่นไฟก่อน (ได้งานเชิงกล)
2. ดึงเป็น MP: ไอน้ำที่เหลือจากกังหัน (Exhaust) ยังร้อนอยู่ ก็นำไปใช้ในกระบวนการผลิต (ได้งานความร้อนสูง)
3. ลดเป็น LP: สุดท้ายก่อนจะส่งน้ำกลับ Boiler ก็นำไอน้ำแรงดันต่ำไปอุ่นวัตถุดิบหรือทำความสะอาด (ได้งานความร้อนต่ำ)

 ข้อสังเกตเชิงวิศวกรรม (Engineering Notes)
▶︎ Pipe Size: หากคุณนำไอน้ำ LP ไปใส่ในท่อที่ออกแบบมาสำหรับ HP ความดันจะตก (Pressure Drop) อย่างรุนแรงจนใช้งานไม่ได้ เพราะท่อ HP เล็กเกินไปสำหรับปริมาตรของ LP
▶︎ Insulation: ท่อ HP ต้องการฉนวนที่หนากว่ามากเพราะอุณหภูมิต่างจากบรรยากาศมหาศาล หากฉนวนไม่ดี พลังงานจะสูญหายอย่างรวดเร็ว
▶︎ Safety: วาล์วสำหรับ LP มักใช้มาตรฐาน PN16 หรือ Class 150 แต่ถ้าเป็น HP อาจต้องขยับไปถึง Class 600 หรือ 1500
